JB/T4278《橡皮塑料電線電纜試驗儀器設備檢定方法》分為19個部分：

——第一部分：總則；

——第2部分：低溫沖擊試驗裝置：

——第3部分：曲撓試驗裝置：

——第4部分：耐磨試驗裝置；

——第5部分：單根絕緣電線電纜垂直燃燒試驗裝置；

——第6部分：自然通風熱老化試驗箱：

——弟7部分：低溫試驗箱；

——第8部分：低溫試驗箱；

——第9部分：氧彈、空氣彈老化試驗箱；

——第10部分：火花試驗機；

——第11部分：低溫卷繞試驗機；

——第12部分：高溫壓力試驗裝置；

——第13部分：強迫通風熱老化試驗箱；

——第14部分：耐火試驗裝置；

——第15部分：成束燃燒試驗裝置：

——第16部分：煙密度試驗裝置：

——第17部分：炭黑含量試驗裝置：

——第l8部分：單根銅芯絕緣細電線電纜垂直燃燒試驗裝置；

——第19部分：絕緣耐刮磨試驗儀。

本部分是JB/T4278的第8部分。

本部分代替JB/T4278.8-1993《橡皮塑料電線電纜試驗儀器設備檢定方法第8部分：低溫試驗箱》。

本部分與JB/T4278.8-1993相比，主要變化如下：

——第3章中溫度偏差由“應符合電線電纜試驗方法標準”改為“應符合電線電纜產品標準”中對溫度偏差的規定。

本部分的附錄A為規范性附錄。

本部分由中國機械工業聯合會提山。

本部分由全國電線電纜標準化技術委員會（SAC/TC213)歸口。

本部分起草單位：上海電纜研究所、上海華普電纜有限公司。

本部分主要起草人：范洪欣、劉恩菊、章銘杰。

本部分所代替標準的歷次版本發布情況為：

——JB4278.8-1986、JB/T4278.8-1993。

橡皮塑料電線電纜試驗儀器設備檢定方法

第8部分：低溫試驗箱
1 范圍

JB/T4278的本部分規定了低溫試驗箱的檢定項目與技術要求、檢定用器具、檢定方法和檢定結果及處理。
本部分適用于電線電纜用低溫試驗箱工作空間的檢定。
2 規范性引用文件

下列文件中的條款通過JB/T4278的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本，凡是不注日期的引用文件，其最新版本適用于本部分。

JB/T4278.1-2011橡皮塑料電線電纜試驗儀器設備檢定方法第1部分：總則
3 檢定項目與技術要求
3.1 低溫試驗箱的技術要求除應符合本部分的規定外，還應符JB/T4278.1-2011的規定。
3.2 低溫試驗箱工作空間的溫度偏差應符合有關電線電纜產品標準中對溫度偏差的規定。
4 檢定用器具
4.1 熱電偶組：由9支偶絲直徑為0.5mm、結點直徑不大于2.0mm的鎳鉻-鋼鎳(康銅)、保鉻-保硅或其他材料熱電偶組成熱電偶組。9支熱電偶應由同一線軸偶絲組成，以使其在200℃以下時相互間熱
電動勢的差異換算成溫度差異時不大于0.2℃。
4.2 直流數字電壓表：實際測量偏差小于0.05%，當采用鎳鉻-銅鎳(康銅)熱電偶時，數字電壓表的分辨力不低于10μV：采用其他熱電偶時，數字電壓表的分辨力不低于1μV。
4.3 熱電偶轉換開關。
4.4 秒表：分度值0.1s。
4.5 冰瓶。
5 檢定方法
5.1 工作空間在檢定過程中被稱為被測空間。被測空間位于試驗箱的中心位置附近，其界面平行于試驗箱內空間的界面，其被測空間不能小于試樣所要占有的空間。被測空間的幾何中心點應不偏離指示試驗箱試驗溫度的溫度計感溫端25mm。
5.2 用9支熱電偶測量被測空間9個測點的溫度，1個測點為被測空間的中心點，其余8個測點分別為被測空間的8個頂點，各測點的熱電偶在試驗箱內的長度不少于300mm。
5.3 調節試驗箱的溫度，使試驗箱溫度不偏離試驗要求溫度的±2℃。
5.4 試驗箱達到熱穩定后1h開始測量，迅速記錄9個測點熱電偶的熱電動勢。每隔5min測量1次(第0分鐘、5分鐘、10分鐘、15分鐘、20分鐘)，完成5次測量。
6 計算溫度偏差
6.1 計算空間溫度偏差

分別計算9個測點5次測量值的各自熱電動勢的平均值，查分度表換算為各測點的平均溫度。
以被調空間中心點的平均溫度為基準，按式（1)計算各測點平均溫度與中心點平均溫度的空間溫度偏差(精確到0.1C)；

ai=|Ti-To| …………………………………(1)

式中：

ai——被測空間第i個頂點的空間溫度偏差（i=1~8)，單位為攝氏度(℃)：

Ti——被測空間第i個頂點的平均溫度（i=1~8)，單位為攝氏題（℃）：

To——被測空間中心點的平均溫度，單位為攝氏度(℃）。
6.2 計算時間溫度波動

按式(2）計算被測空間8個頂點在5次測量中各自的最高溫度與最低溫度的差值，得被測空間時間溫度波動(精確到0.1℃)：

bi=bimax-bimin

式中：

bi——第i個頂點時間溫度波動（i=1~8)，單位為攝氏度(℃)

bimax——第i個頂點最高溫度（i=1~8)，單位為攝氏度(℃)：

bimin——第t個頂點最低溫度（F=1~8)，單位為攝氏度(℃)，
6.3 計算溫度偏差

溫度偏差由空間溫度偏差與時間溫度波動合成，按式(3)計算溫度偏差(精確到0.1℃）

△Ti=a i+bi/2…. …. …. …. …. …. …. …. …. …. … (3)

式中：

△Ti——第i個頂點溫度偏差（i=1~8)，單位為攝氏度(℃）；

a i——第i個頂點空間溫度偏差（F=1~8)，單位為攝氏度(℃）

bi——第i個頂點時間溫度波動（F=1~8)，單位為攝氏度(℃）。
7 檢定結果的處理
7.1 檢查6.3計算結果（保留1位有效數字)，若最大的溫度偏差符合第3章的規定，則該被測區域為工作空間。
7.2 檢查計算結果，若被測空間的溫度偏差不符合電線電纜產品標準中的規定，可以改變被測空間在試驗箱中位置或變動被測空間大小后重新測試。為使原被測空間中心測點的熱電偶不會因被測空間的變動而與試驗箱溫度計感溫端的距離超過25mm，可以對此熱電偶的位置稍作移動。此時，該測點的熱電偶可以不再位于變動后的被測空間的中心位置。
7.3 本檢定方法不包括試驗箱試驗溫度指示儀表(或溫度計）的檢定。對于試驗溫度由溫度指示儀表顯示，而該儀表感溫元件無法位于工作空間中心位置的試驗箱，檢定結果中應給出在檢定溫度下溫度指示儀表示值與工作空間中心實際溫度的偏差。

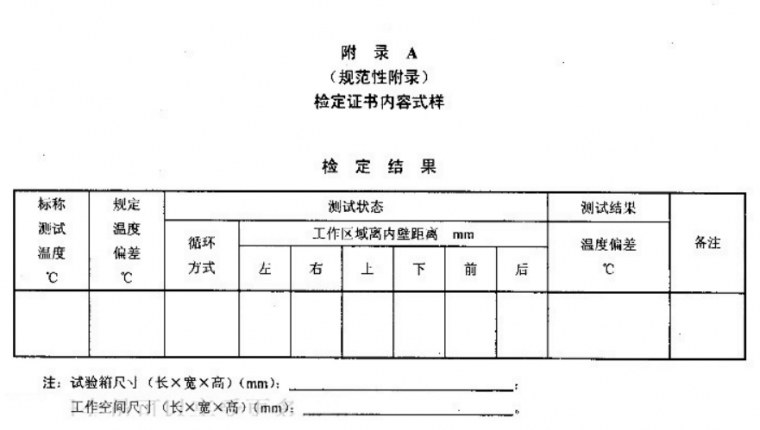

7.4 對經檢定合格的低溫試驗箱發給檢定證書，不合格的發給檢定結果通知書。證書應標明測量溫度及工作區域的位置與范圍。檢定證書內容式樣按附錄A。
7.5 低溫試驗箱的檢定周期一般定為2年。
