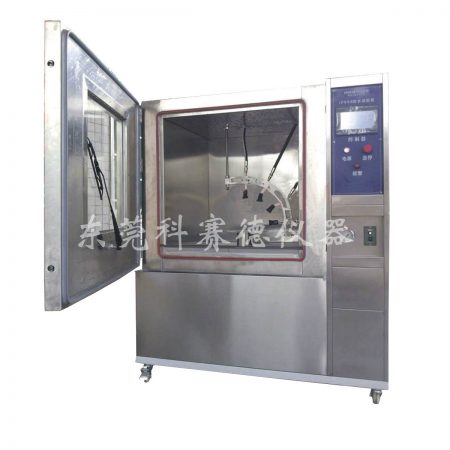

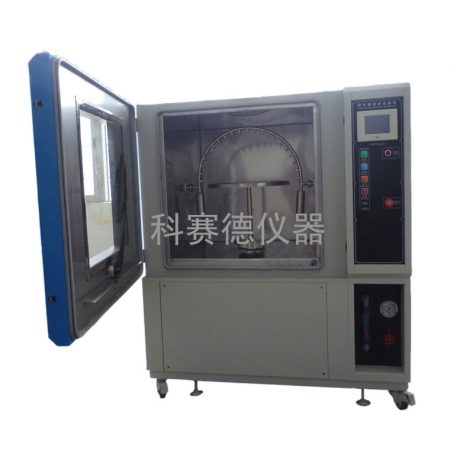

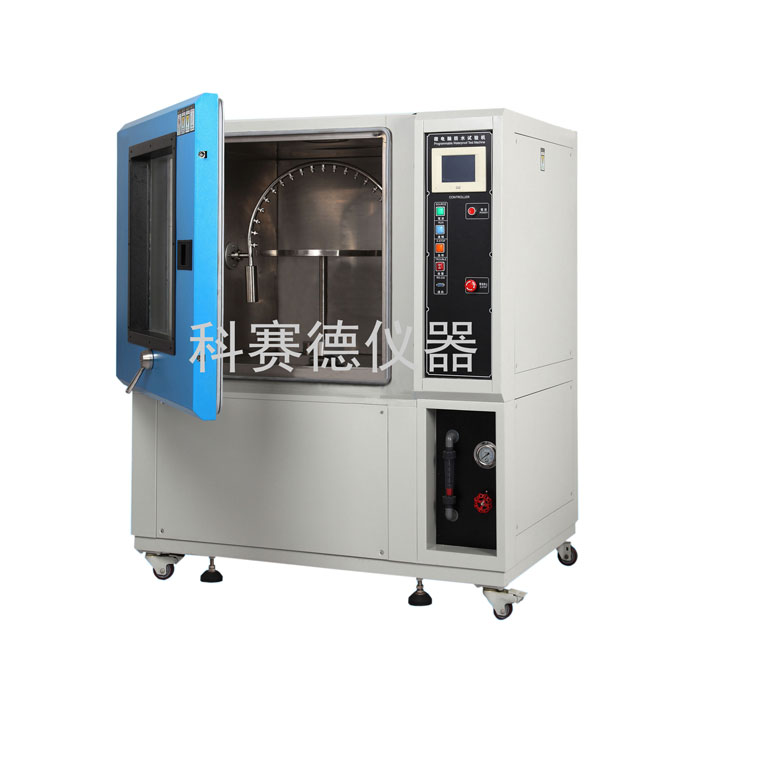

擺管淋雨試驗箱

一、介紹：IPX3、IPX4擺管淋雨試驗箱可根據相應需求選擇相應試驗等級進行組合，在相應范圍內可以共用一個箱體，根據IEC60529、ISO20653、DIN40050-9等試驗標準中的《外殼防護等級（IP代碼）》設計制造，適用于電氣產品進行第二位特征數字為“IPX3和IPX4兩個IP等防水級的防水試驗。

二、用途：擺管淋雨試驗箱又稱為擺管淋雨試驗機，擺管淋雨試驗箱根據國標GB4208、IEC60529要求測試產品在淋雨的氣候環境下的貯存，運輸和使用時的性能試驗，主要用于對汽車外飾件、電工電子產品，燈具，電柜，電器組件，摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試，測試后，通過檢定來判斷產品的性能是否能夠達到要求，以便供產品的設計，改進，檢定及出廠檢驗使用。

擺管淋雨試驗箱標準：
GB/T4208電器產品防護試驗標準 IEC60529防水測試規范IPX3 IPX4；

三、擺管淋雨試驗箱技術規格：
型號：KSD-LY800-IPX34 內箱尺寸（mm）800×800×800 外箱尺寸（mm）1020×1200×1000；
型號：KSD-LY1000-IPX34 內箱尺寸（mm）1000×1000×1000 外箱尺寸（mm）1220×1400×2000；
試驗臺尺寸：φ400~600mm(可選）
噴水孔徑：φ0.4mm
噴孔距離：50mm
擺管內經：Φ15mm(不銹鋼)
擺管擺動速度：可調(自動)
擺管角度：IPX3.120°/IPX4.350°
擺管半徑：∮16mm
擺管角度：60°、90°、180°
噴淋角度：60°、90°
轉臺承重：約50KG
壓力：約80 kPa~98kpa可調
擺管速度：無級調速
水壓控制：流量計0～1L/min
試驗臺轉：1～17r/min
控制器：觸摸屏+PLC編程控制器
保護裝置：漏電.短路.缺水

四、符合的試驗標準：
ISO 20653 道路車輛.防護等級(IP-編碼).電子設備對外來物體、水和通道的防護
IEC 60529 外殼防護等級(國際防護等級代碼)
DIN_40050-9 道路車輛 IP防護代碼
GB 4208 外殼防護等級(IP代碼)

五、IPX3淋雨試驗方法：
a.擺管式淋水試驗
試驗設備：擺管式淋水濺水試驗裝置；
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉；
試驗條件：水流量按擺管的噴水孔數計算，每孔為 0。07 L/min ，淋水時，擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品，被試樣品放在擺管半圓中心，擺管沿垂線兩邊各擺動 60°，共 120°，每次擺動( 2×120°) 約 4s ；
試驗時間：連續淋水 10 min
b.噴頭式淋水試驗
試驗設備：手持式淋水濺水試驗裝置；
試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間；
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min；
試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積)，最少 5 min；

IPX34擺管

六、IPX4濺水試驗方法：
a.擺管式濺水試驗
試驗設備和試樣放置：與上述 IPX 3 之 a 款均相同；
試驗條件: 除后述條件外，與上述 IPX 3 之 a 款均相同；噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品，被試樣品放在擺管半圓中心，擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動 ( 2×360°) 約 12s ；
試驗時間：與上述 IPX 3之a款均相同 ( 即10 min )；
b.噴頭式濺水試驗
試驗設備和試樣放置：與上述IPX3之b款均相同；
試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述IPX3之b款均相同；
試驗時間：與上述IPX3之b款均相同，即按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積) 至少 5min；

七、擺管淋雨試驗箱售后服務：
1，安裝、調試：品達公司工程師可在買方準備好設備所需外部條件（如水、電等）后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行設備現場培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。
2，保修：設備的保修期為12個月，正式生效日期為買方在該設備的驗收合格書上簽字之日起計算。在保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。
3，維修：維修反應時間為：24小時內響應，賣方在接到買方的故障通知后，保證在24小時內做出響應，并爭取在最短的時間內盡快排除故障。
4，擺管淋雨試驗箱終身服務項目：賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。
